BẢN VẼ THI CÔNG SÀN NHẠC NƯỚC CÔNG VIÊN VĂN LANG
BẢN VẼ THI CÔNG SÀN NHẠC NƯỚC CÔNG VIÊN VĂN LANG

BẢN VẼ THI CÔNG SÀN NHẠC NƯỚC

Bản vẽ thi công sàn nhạc nước công viên Văn Lang được thiết kế bởi Công ty Ngoại Thất Đông Dương. Sàn nhạc nước công viên Văn Lang hoàn thành dịp Noel và tết dương lịch 2018. Là sàn nhạc nước lớn và hoành tráng nhất tại Hồ Chí Minh. Công viên Văn Lang từng được biết đến là nơi tệ nạn xã hội đã được cải tạo thành một quảng trường – nhạc nước hiện đại, có wifi, nước uống miễn phí.

Bản vẽ thiết kế sàn nhạc nước công viên Văn Lang

Thiết bị trong bản vẽ sàn nhạc nước công viên văn Lang bao gồm:

1- VÒI PHUN NOZZLE BẮN ĐUỔI

  • 66 Đầu phun tia nước DD-D49 – 12mm inox toàn thân.
  • 66 Đèn Led âm nước đồng toàn thân D160mm âm sàn có lỗ D32mm cho vòi phun xuyên qua – 9*3w/24v.
  • 66 Van Solenoi inox toàn thân D49/24VDC.
  • 3 Bơm chìm , công suất 10hp – CRI cấp nước cho 66 vòi phun.
  • Biến tần điều khiển bơm tạo hiệu ứng lên xuống cho các vòi phun 15hp

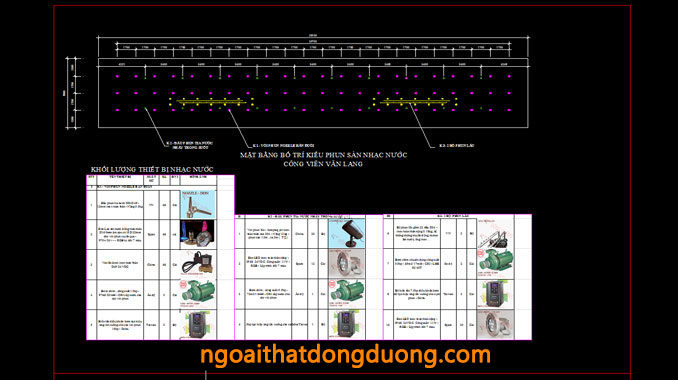

Mặt bằng bố trí kiểu phun sàn nhạc nước công viên Văn Lang

BẢN VẼ THI CÔNG SÀN NHẠC NƯỚC CÔNG VIÊN VĂN LANG
BẢN VẼ THI CÔNG SÀN NHẠC NƯỚC CÔNG VIÊN VĂN LANG

 2- ĐẦU PHUN TIA (JUMPING) NƯỚC NHẢY TRONG SUỐT

  • Vòi phun K4 – Jumping jet inox toàn thân sus 304 – Nặng 12kg – phun cao 1.2m.
  • Đèn LED inox toàn thân nặng – IP68. 24VDC. Công suất: 11W – RGB
  • Bơm chìm , công suất 5.5hp – 72m3/16mH – CRI cấp nước cho các vòi phun.
  • Bộ biến tần 7.5hp.

Mặt bằng bố trí rãnh thu nước sàn nhạc nước Văn lang

Mặt bằng bố trí rãnh thu nước sàn nhạc nước Văn Lang - bản vẽ thiết kế sàn nhạc nước công viên Văn Lang
Mặt bằng bố trí rãnh thu nước sàn nhạc nước Văn Lang – bản vẽ thiết kế sàn nhạc nước công viên Văn Lang

3- 2 BỘ PHUN LẮC L= 3.5M, PHUN CAO <=2.5M

  • Bộ phun lắc gồm 22 đầu D34 – inox toàn thân nặng 0.18kg, hệ thống nhông truyền động, motor âm nước, ống inox
  • Đèn LED inox toàn thân nặng – IP68. 24VDC. Công suất: 11W – RGB
  • Bơm chìm chuyên dụng công suất 5.5hp.
  • Bộ biến tần 7.5hp

Chi tiết rãnh thu nước gắn các vòi phun sàn nhạc nước công viên Văn Lang

Chi tiết rãnh thu nước gắn các vòi phun sàn nhạc nước công viên Văn Lang - Bản vẽ thi công sàn nhạc nước
Chi tiết rãnh thu nước gắn các vòi phun sàn nhạc nước công viên Văn Lang – Bản vẽ thi công sàn nhạc nước

4- TẤM INOX ĐƯỢC KHOÉT LỔ CHO VÒI PHUN

Tấm inox cho sàn nhạc nước không gỉ (inox 304 dày 5mm). Được cắt vừa đủ để nước phun lên trên sân sàn. Vừa tính toán thu nước và bảo vệ vòi phun. Lổ khoét không lớn làm ảnh hưởng đến tai nạn kẹp chân trẻ khi nô đùa với nước.

Bố trí tấm inox cho các vòi phun bản vẽ thiết kế sàn nhạc nước Văn lang

Bố trí tấm inox cho các vòi phun sàn nhạc nước - bản vẽ thiết kế sàn nhạc nước công viên Văn lang
Bố trí tấm inox cho các vòi phun sàn nhạc nước – bản vẽ thiết kế sàn nhạc nước Văn lang

Video nhạc nước công viên Văn Lang tại Hồ Chí Minh

Công Ty Đông Dương Thiết kế thi công dự án nhạc nước Văn Lang

Quí khách cần tư vấn và thiết kế hệ thống sàn nhạc nước như trên xin liên hệ Mr. Phương : 0903.14.14.95

Xem video thiết kế bản demo:  demo thiết kế nhạc nước  công viên Văn lang
