Thiết kế đường ống nước đài phun nước chuẩn kỹ thuật

Nội dung chính

Thiết kế đường ống nước đài phun nước là gì?

Trong một công trình đài phun nước nghệ thuật, hệ thống đường ống giữ vai trò dẫn nước từ cụm bơm đến từng vòi phun. Đây là bộ phận ảnh hưởng trực tiếp đến khả năng tạo hình tia nước, sự ổn định của áp lực và hiệu quả vận hành toàn hệ thống.

Thiết kế đường ống nước đài phun nước là quá trình xây dựng phương án bố trí, tính toán và kết nối các tuyến ống nhằm bảo đảm lưu lượng và áp suất phù hợp với từng hiệu ứng phun. Quá trình này còn bao gồm việc phối hợp với kiến trúc, kết cấu, điện điều khiển và hệ thống xử lý nước để tạo nên một công trình đồng bộ.

Nếu thiết kế đúng ngay từ đầu, hệ thống sẽ hoạt động ổn định, tiết kiệm năng lượng và hạn chế tối đa việc cải tạo sau khi đưa vào sử dụng.

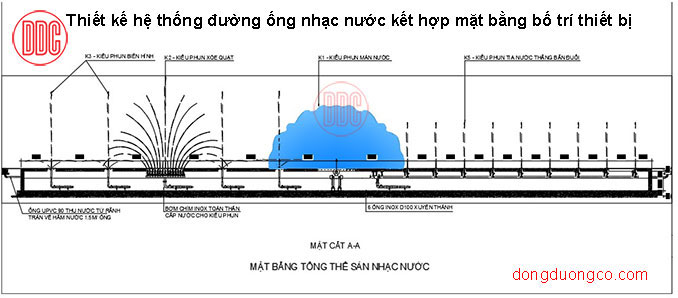

*Thiết kế đường ống cấp nước đài phun nước – Mặt bằng tổng thể bố trí hệ thống thủy lực và đường ống cấp nước*

Vai trò của hệ thống đường ống trong đài phun nước

Nhiều người chỉ chú ý đến vòi phun hoặc máy bơm. Tuy nhiên, chất lượng của màn trình diễn lại phụ thuộc rất lớn vào hệ thống đường ống.

Một thiết kế hệ thống đường ống đài phun nước khoa học sẽ mang lại nhiều lợi ích:

Phân phối nước đồng đều đến từng vòi phun.
Duy trì áp suất ổn định trong mọi chế độ hoạt động.
Giảm tổn thất năng lượng trên tuyến ống.
Hạn chế rung động và dao động áp lực.
Tăng tuổi thọ cho máy bơm và thiết bị thủy lực.
Thuận tiện cho bảo trì và thay thế thiết bị.

Đây là nền tảng để các hiệu ứng nước vận hành chính xác theo chương trình điều khiển.

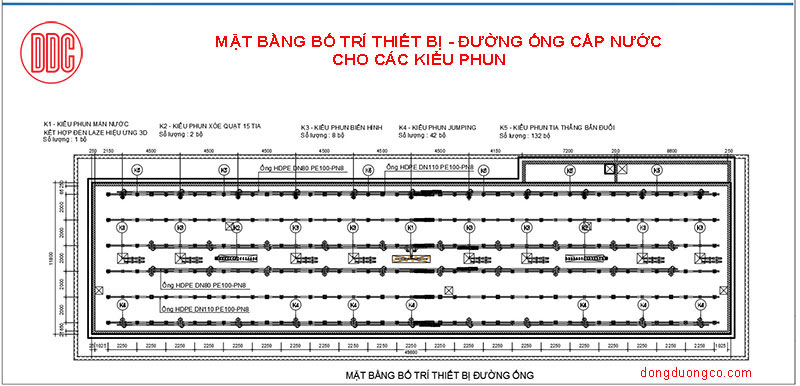

*Thiết kế hệ thống đường ống đài phun nước – mặt bằng bố trí thiết bị và mạng đường ống thủy lực*

Nguyên tắc khi thiết kế đường ống cấp nước đài phun nước

Một thiết kế đường ống cấp nước đài phun nước đạt yêu cầu không chỉ đáp ứng thông số kỹ thuật mà còn phải bảo đảm tính kinh tế và khả năng vận hành lâu dài.

Trong quá trình thiết kế, kỹ sư thường tuân thủ các nguyên tắc sau:

Bố trí tuyến ống ngắn và hợp lý.
Phân chia lưu lượng cân bằng giữa các khu vực.
Giảm số lượng co, tê và điểm chuyển hướng.
Thuận tiện cho thi công và bảo trì.
Đồng bộ với kiến trúc và kết cấu công trình.
Dự phòng khả năng mở rộng trong tương lai.

Những nguyên tắc này giúp hệ thống đạt hiệu quả cao ngay từ giai đoạn đầu tư.

Khảo sát hiện trạng trước khi lập phương án thiết kế

Khảo sát hiện trạng là bước đầu tiên trong thiết kế hệ thống cấp nước đài phun nước.

Kỹ sư cần thu thập đầy đủ các thông tin liên quan đến công trình để lựa chọn giải pháp phù hợp.

Các nội dung khảo sát thường bao gồm:

Kích thước hồ hoặc khu vực trình diễn.
Cao độ đáy hồ và mực nước vận hành.
Vị trí phòng kỹ thuật.
Điều kiện cấp điện và cấp nước.
Không gian bố trí máy bơm.
Hệ thống hạ tầng hiện hữu.
Điều kiện thi công và bảo trì.

Thông tin khảo sát càng đầy đủ thì phương án thiết kế càng chính xác, hạn chế phát sinh trong quá trình thi công.

Xây dựng sơ đồ cấp nước cho đài phun nước

Sau khi hoàn thành khảo sát, kỹ sư sẽ xây dựng sơ đồ nguyên lý của hệ thống.

Một thiết kế hệ thống thủy lực đài phun nước thường bao gồm các thành phần:

Hồ chứa hoặc bể cân bằng.
Hệ thống thu hồi nước.
Thiết bị lọc.
Máy bơm cấp nước.
Đường ống chính.
Đường ống nhánh.
Van điều khiển.
Cụm vòi phun.
Thiết bị đo áp suất và lưu lượng.

Việc xây dựng sơ đồ ngay từ đầu giúp xác định rõ hướng dòng chảy và mối liên kết giữa các thiết bị trong toàn hệ thống.

Thiết kế mạng đường ống đài phun nước theo từng kiểu phun

Đối với công trình quy mô lớn, việc chia thành nhiều vùng cấp nước là giải pháp được áp dụng phổ biến.

Trong thiết kế mạng đường ống đài phun nước, mỗi khu vực sẽ phục vụ một nhóm vòi phun hoặc một hiệu ứng trình diễn riêng.

Ví dụ:

Kiểu phun tia nước trung tâm.
Kiểu phun phun vòng ngoài.
Kiểu phun phun cao áp.
Kiểu phun chuyển động.
Kiểu phun tương tác.

Việc phân vùng giúp điều khiển linh hoạt, cân bằng lưu lượng và giảm ảnh hưởng giữa các khu vực khi bảo trì hoặc nâng cấp.

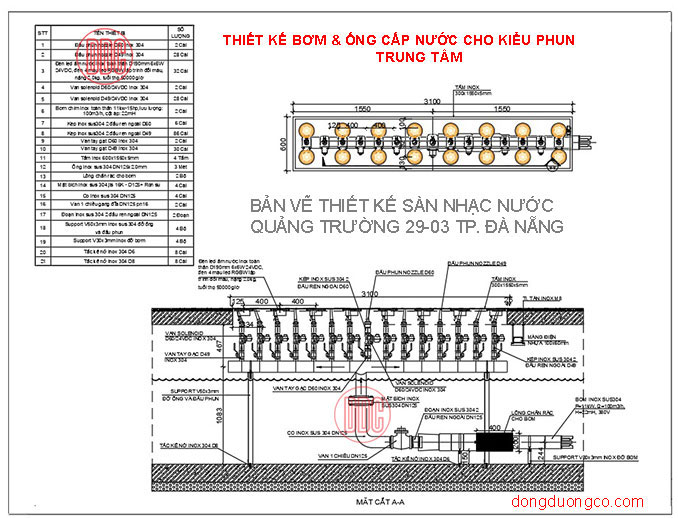

Thiết kế hệ thống thủy lực đài phun nước cho từng kiểu phun và hiệu ứng nước nghệ thuật

Đồng bộ giữa hệ thống đường ống và các bộ môn kỹ thuật

Một công trình đài phun nước hiện đại là sự kết hợp của nhiều hạng mục kỹ thuật.

Do đó, thiết kế hệ thống đường ống đài phun nước cần được phối hợp đồng thời với:

Thiết kế kiến trúc.
Thiết kế kết cấu.
Thiết kế điện động lực.
Thiết kế điều khiển DMX512.
Thiết kế chiếu sáng LED âm nước.
Thiết kế cấp thoát nước và chống thấm.

Việc phối hợp ngay từ giai đoạn thiết kế giúp hạn chế xung đột giữa các hệ thống, giảm chi phí điều chỉnh và rút ngắn thời gian thi công.

>> Xem thêm: Hồ sơ thiết kế nhạc nước

Hướng đến giải pháp vận hành bền vững

Xu hướng thiết kế hiện nay không chỉ tập trung vào hiệu ứng trình diễn mà còn chú trọng đến hiệu quả khai thác lâu dài.

Một phương án thiết kế hiện đại cần:

Giảm tiêu hao năng lượng.
Tối ưu chi phí đầu tư.
Dễ dàng bảo dưỡng định kỳ.
Đáp ứng yêu cầu mở rộng công trình.
Bảo đảm an toàn trong quá trình vận hành.

Đây là những yếu tố quan trọng giúp công trình đài phun nước hoạt động ổn định, nâng cao giá trị sử dụng và mang lại hiệu quả đầu tư lâu dài.

Thiết kế đường ống áp lực đài phun nước

Sau khi xác định sơ đồ tổng thể, kỹ sư sẽ triển khai thiết kế đường ống áp lực đài phun nước cho từng khu vực trình diễn. Đây là giai đoạn quyết định khả năng duy trì áp suất ổn định đến từng vòi phun trong mọi chế độ hoạt động.

Mỗi nhóm vòi phun có yêu cầu khác nhau về chiều cao tia nước, góc phun và lưu lượng. Vì vậy, hệ thống đường ống áp lực cần được bố trí phù hợp với đặc điểm của từng hiệu ứng.

Đối với các công trình quy mô lớn, hệ thống thường được chia thành nhiều tuyến cấp nước độc lập. Mỗi tuyến phục vụ một khu vực riêng nhằm giảm ảnh hưởng lẫn nhau khi thay đổi chương trình biểu diễn.

Giải pháp này còn giúp việc kiểm tra, bảo dưỡng và thay thế thiết bị diễn ra thuận lợi hơn.

>> Bài liên quan: Cân bằng lưu lượng vòi phun đài phun nước

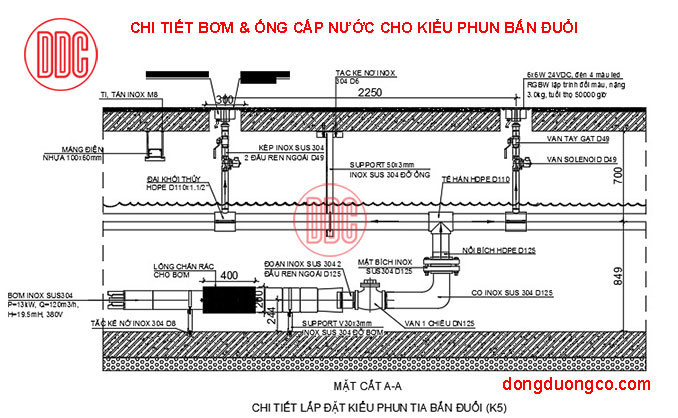

Thiết kế đường ống áp lực đài phun nước cho kiểu phun bắn đuổi đồng bộ áp suất và lưu lượng

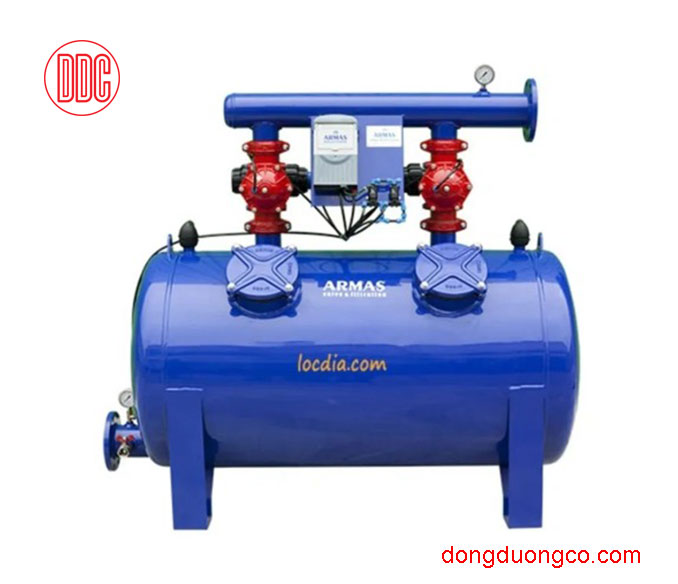

Thiết kế hệ thống tuần hoàn nước đài phun nước

Đài phun nước hiện đại sử dụng nguyên lý tuần hoàn để tiết kiệm tài nguyên và duy trì chất lượng nguồn nước.

Trong thiết kế hệ thống tuần hoàn nước đài phun nước, nước sau khi phun sẽ được thu hồi về hồ hoặc bể cân bằng. Từ đây, nước tiếp tục đi qua hệ thống lọc trước khi được máy bơm cấp trở lại các vòi phun.

Quy trình tuần hoàn khép kín mang lại nhiều lợi ích:

Giảm lượng nước bổ sung.
Tiết kiệm chi phí vận hành.
Hạn chế thất thoát nước.
Duy trì chất lượng nước ổn định.
Giảm cặn bẩn bám trong đường ống và vòi phun.

Đối với công trình hoạt động liên tục, hệ thống tuần hoàn còn góp phần nâng cao tuổi thọ của thiết bị thủy lực.

Lựa chọn vật liệu đường ống phù hợp

Vật liệu đường ống ảnh hưởng trực tiếp đến độ bền của toàn bộ công trình.

Khi lựa chọn vật liệu, kỹ sư cần xem xét:

Áp suất làm việc.
Chất lượng nguồn nước.
Điều kiện môi trường.
Tuổi thọ mong muốn.
Chi phí đầu tư.

Một số vật liệu được sử dụng phổ biến gồm:

Inox 304.
Inox 316.
HDPE chịu áp lực.
PVC-U chịu áp.

Mỗi loại đều có ưu điểm riêng. Việc lựa chọn cần dựa trên điều kiện thực tế của từng dự án thay vì áp dụng một giải pháp chung.

Đồng bộ giữa đường ống và thiết bị

Một hệ thống chỉ đạt hiệu quả khi tất cả thiết bị được thiết kế trên cùng một cơ sở kỹ thuật.

Ngoài thiết kế hệ thống đường ống đài phun nước, kỹ sư còn phải phối hợp với:

Máy bơm.
Bộ lọc nước.
Van điều khiển.
Cảm biến mực nước.
Đồng hồ áp suất.
Hệ thống điều khiển DMX512.
Đèn LED âm nước.

Sự đồng bộ giúp hệ thống phản ứng nhanh với các chương trình điều khiển, đồng thời giảm nguy cơ mất cân bằng giữa các cụm vòi phun.

>> Bài liên quan: Các thiết bị đồng bộ trong hệ thống nhạc nước

Thiết kế hướng đến hiệu quả năng lượng

Tiết kiệm năng lượng là xu hướng quan trọng trong các công trình đài phun nước hiện nay.

Một phương án thiết kế tối ưu cần hướng đến:

Giảm chiều dài tuyến ống.
Tối ưu hướng dòng chảy.
Giảm số lượng phụ kiện.
Hạn chế tổn thất trên đường ống.
Phân vùng vận hành theo chương trình.
Điều khiển máy bơm bằng biến tần.

Những giải pháp này giúp giảm điện năng tiêu thụ, đồng thời nâng cao hiệu suất làm việc của toàn hệ thống.

>> Bài liên quan: Tiêu chuẩn thiết kế nhạc nước

Ứng dụng công nghệ trong thiết kế

Các công trình hiện đại ngày càng ứng dụng công nghệ số để nâng cao chất lượng thiết kế.

Nhiều đơn vị sử dụng:

Mô phỏng thủy lực 3D.
Phần mềm tính toán lưu lượng.
Phần mềm kiểm tra áp suất.

Nhờ đó, phương án thiết kế được kiểm tra ngay từ giai đoạn chuẩn bị, giảm sai sót và hạn chế phát sinh trong thi công.

>> Bài liên quan: Các bước thiết kế đài phun nước

Dự phòng khả năng mở rộng

Nhiều công trình được nâng cấp sau vài năm khai thác nhằm bổ sung hiệu ứng mới hoặc mở rộng khu vực trình diễn.

Do đó, thiết kế hệ thống cấp nước đài phun nước nên dự phòng:

Điểm đấu nối mới.
Không gian lắp đặt thiết bị.
Khả năng tăng lưu lượng.
Tuyến ống mở rộng.
Vị trí lắp đặt van bổ sung.

Giải pháp này giúp tiết kiệm thời gian và chi phí khi cải tạo công trình trong tương lai.

Những lưu ý khi thiết kế

Để nâng cao chất lượng hệ thống, đơn vị thiết kế cần lưu ý:

Phối hợp chặt chẽ giữa các bộ môn kỹ thuật.
Kiểm tra khả năng tiếp cận để bảo trì.
Bố trí thiết bị thuận tiện cho vận hành.
Đánh giá khả năng chịu tải của kết cấu.
Kiểm tra phương án chống thấm tại các vị trí xuyên sàn.
Hoàn thiện hồ sơ bản vẽ trước khi thi công.

Việc chuẩn bị đầy đủ ngay từ đầu sẽ giúp giảm rủi ro trong quá trình lắp đặt và vận hành.

>> Đọc thêm: Thiết kế điện và ánh sáng nhạc nước

Kết luận

Thiết kế đường ống nước đài phun nước là một trong những hạng mục quan trọng quyết định hiệu quả hoạt động của toàn bộ công trình. Một phương án thiết kế khoa học sẽ bảo đảm sự đồng bộ giữa thiết kế đường ống cấp nước đài phun nước, thiết kế hệ thống đường ống đài phun nước, thiết kế hệ thống cấp nước đài phun nước, thiết kế hệ thống thủy lực đài phun nước, thiết kế mạng đường ống đài phun nước, thiết kế đường ống áp lực đài phun nước và thiết kế hệ thống tuần hoàn nước đài phun nước.

Khi được tính toán đúng kỹ thuật và phối hợp đồng bộ với máy bơm, vòi phun, hệ thống điều khiển và thiết bị xử lý nước, công trình sẽ vận hành ổn định, tiết kiệm năng lượng, dễ bảo trì và đáp ứng yêu cầu trình diễn trong nhiều năm. Đầu tư cho thiết kế ngay từ giai đoạn đầu không chỉ nâng cao chất lượng công trình mà còn mang lại hiệu quả kinh tế và giá trị khai thác bền vững.
