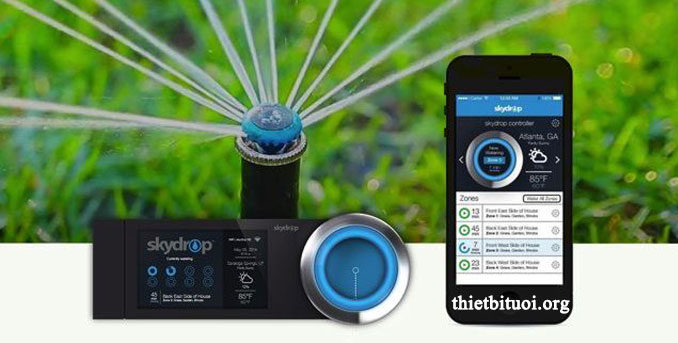

Hệ thống tưới cây hẹn giờ
Hệ thống tưới cây hẹn giờ

HỆ THỐNG TƯỚI NƯỚC SÂN VƯỜN

Hệ thống tưới nước sân vườn – Hiện nay việc lắp đặt hệ thống tưới cây tự động cho sân vườn rất phổ biến. Rất nhiều đơn vị cung cấp thiết bị tưới cỏ sân vườn và thi công hệ thống tưới cỏ sân vườn. Có nhiều chủng loại béc tưới cỏ của nhiều hãng khác nhau. 3 hãng chính đang phát triển thiết bị tưới cỏ sân vườn tại thị trường Việt Nam. Đó là thiết bị tưới cỏ Rainbird, thiết bị tưới cỏ WeatherMatic, thiết bị tưới cỏ Hunter. Tất cả đề nhập khẩu từ Mỹ. Công Ty Ngoại Thất Đông Dương là đơn vị thiết kế tưới cỏ sân vườn tại Hồ Chí Minh.

Sau đây là hướng dẫn thiết kế tưới cỏ sân vườn chuẩn và đầy đủ. Nhằm cung cấp các thông tin cho các đơn vị thiết kế cảnh quan, những ai quan tâm đến tưới cỏ sân vườn, tưới cỏ cảnh quan.

Thiết kế tưới cỏ sân vườn:

KHẢO SÁT DIỆN TÍCH SÂN VƯỜN CẦN TƯỚI

1.) Nguồn điện 1 pha hay 3 pha

Xem sân vườn có nguồn điện 3 pha hay 1 pha. Vì dùng điện 3 pha sẽ chọn được công suất bơm lớn và áp cao hơn bơm điện 1 pha.

2.) Nguồn nước: Nước tưới lấy từ đâu:

  • Nguồn nước từ bể chứa hay bồn chứa nước thủy cục.
  • Nguồn nước trực tiếp ống nước thủy cục.
  • Nguồn nước giếng khoan.
  • Nguồn nước từ ao hồ, sông.

Đo lại các kích thước của diện tích hệ thống tưới nước sân vườn và ghi chú vị trí tưới cỏ, vị trí tưới cây lớn (dùng béc tưới gốc riêng).

Sau khi khảo sát xong ta phát thảo bản vẽ hệ thống tưới nước sân vườn. Thiết kế tưới cỏ sân vườn dựa vào các phần mềm hổ trợ (AutoCad). Hoặc vẽ tay phát thảo bản vẽ hệ thống tưới nước sân vườn.

CÁC BƯỚC THIẾT KẾ TƯỚI CỎ SÂN VƯỜN

BƯỚC 1: Dựa vào diện tích đã khảo sát ta chọn và bố trí vòi tưới cây sân vườn cho phù hợp. xem bài viết chọn béc phun theo bán kính.

Lưu lượng nước trong Thiết kế tưới cỏ nước sân vườn phụ thuộc vào cách bố trí béc tưới. Có 2 cách bố trí béc tưới. Một bố trí theo hình vuông, hai là bố trí theo hình tam giác.

Bố trí béc tưới cỏ sân vườn theo hình tam giác - hình vuông - hệ thống tưới nước sân vườn
Bố trí béc tưới cỏ sân vườn theo hình tam giác – hình vuông – hệ thống tưới nước sân vườn – bản vẽ hệ thống tưới nước

R: là bán kính béc tưới đã chọn – Tra trong catalogue béc phun tưới cỏ.

b: khoảng cách giữa 2 béc tưới.

Trong hai trường hợp này a=b. Nếu thiết kế hệ thống tưới phun mưa ta còn chọn 2 cách bố trí nữa là bố trí béc phun dạng hình chữ nhật và bố trí béc dạng hình bình hành. Ta đang thiết kế tưới cỏ là chính, nên không sử dụng 2 cách bố trí này.

Theo kinh nghiệm và để mọi thảm cỏ trong khu vườn đều được tưới nên chọn R=b.

Thiết kế tưới cỏ sân vườn

BƯỚC 2: Tính tổng lưu lượng nước cần tưới cho cỏ cây (m3/h).

Sau khi thiết kế bố trí béc phun của hệ thống tưới nước sân vườn xong. Tiếp theo ta tính tổng lưu lượng nước tưới cỏ, cây mà hệ thống tưới nước sân vườn cần dùng là bao nhiêu.

Tính lưu lượng tổng trong hệ thống tưới nước sân vườn

Công thức tính lưu lượng tổn trong hệ thống tưới nước sân vườn
Công thức tính lưu lượng tổn trong hệ thống tưới nước sân vườn

Trong đó:

  • Q Tổng : Tổng lưu lượng cần tưới trong (m3/giờ).
  • q: lưu lượng của béc tưới.
  • b: béc tưới.

BƯỚC 3: Khả năng cấp nước cho diện tích tưới là bao nhiêu (M3/giờ) – khả năng cấp nước – Q cấp nước.

Đối với nước thủy cục thì ta xem bể chứa, bồn chứa bao nhiêu m3.

Đối với giếng khoan thì xem công suất bơm có thể lắp đặt công suất tối đa bao nhiêu. Còn phụ thuộc tầng địa chất và nguồn nước giếng khoan mỗi nơi. Nước giếng khoan thường có phèn. Cần xử lý phèn khi đưa vào hệ thống tưới cây hẹn giờ. Tưới cây hẹn giờ là dùng bộ hẹn giờ, hay bộ đều khiển cài đặt tự động đến giờ sẽ bật bơm nước, mở van cấp nước cho hệ thống tưới cây hẹn giờ.

Đố với ao, hồ, sông ta có thể dùng bơm 3 pha hay không. Công suất bơm là bao nhiêu. ao, hồ, sông trong nước còn có rác thô, bùn, ta nên xử lý trước khi đưa vào hệ thống.

Bước này ta có thể chọn lưu lượng bơm (Qb) -> Q bơm <= Q cấp nước

Bản vẽ hệ thống tưới nước

BƯỚC 4: Từ bước 2 và bước 3 ta có thể chia khu vườn ra thành nhiều van tưới.

Số van tưới = Q tổng / Q bơm

BƯỚC 5 : Tính toán thủy lực và chọn đường kính ống cho hệ thống tưới nước sân vườn.

Lưu ý: hệ thống đường ống tưới chia 2 phần. Ống cấp nước chính và ống nhánh cho hệ thống tưới cây hẹn giờ. Ống chính là ống đặt trước van tưới (từ bơm tới van), Ống nhánh đặt sau van tưới.

Đường kính của ống dẫn nước xác định theo công thức :

Công thức đường kính của ống dẫn nước – Thiết kế tưới cỏ sân vườn

  • Trong đó Q – lưu lượng chất lỏng chảy qua ống, m3/s;
  • v – vận tốc dòng chảy trong ống, m/s;
  • d – đường kính trong của ống dẫn, m.

Theo các nhà sản xuất thiết bị tưới và kinh nghiệm trong thiết kế hệ thống tưới cây hẹn giờ chọn v=1.5m/s. Đây gọi là vận tốc kinh tế nhất. Với vận tốc này tổng chi phí đầu tư cho hệ thống đường ống và chi phí bơm nước (công suất bơm) cũng như điện năng tiêu thụ hằng năm là thấp nhất.

BẢNG TRA ĐƯỜNG KÍNH ỐNG DỰA VÀO LƯU LƯỢNG (Q) VÀ VẬN TỐC (v=1.5m/s)

Bảng tra đường kính D ống nước theo lưu lượng Q

Bảng tra đường kính D ống nước theo lưu lượng Q - Vận tốc kinh tế trong đường ống là 1.5m/s
Bảng tra đường kính D ống nước theo lưu lượng Q – Vận tốc kinh tế trong đường ống là 1.5m/s

BƯỚC 6: Chọn van tưới tự động cho hệ thống tưới cây hẹn giờ.

Van của các hãng sản xuất ra nên ta lấy bảng tổn thất qua van theo catalogue.

Bảng tra Valve tưới, catalogue thiết bị tưới sân vườn – Thiết kế tưới cỏ sân vườn.

Bảng tra tổn thất áp lực qua van
Bảng tra tổn thất áp lực qua van – Thiết kế tưới cỏ sân vườn

Qua bảng tra ta có thể chọn size van sao cho tổn thất qua van không ảnh hưởng đến chọn áp cho bơm.

Cột bên phải là lưu lượng (Flow) m3/h. Đây là lưu lượng bơm (Q bơm <= Q cấp nước)

Theo kinh nghiệm ta nên chọn:

  • Q van < 7 (M3/h) ta chọn van có size 1″ tương đương van điện từ 34.
  • 7<= Q van < 12 (M3/h) ta chọn van có size 1*1/2″ tương đương van điện từ 49.
  • 12<= Q van < 30 (M3/h) ta chọn van có size 2″ tương đương van điện từ 60.

Lưu ý là mỗi van sẽ kết nối với bộ điều khiển bởi dây điện. Nên chọn dây 2 lớp bọc nhựa 2*1.0mm hoặc 2*1.5mm.

BƯỚC 7: Tính tổn thất qua bộ lọc đĩa hay lọc màng azud, tổn thất ống chính, tổng thất qua van, tốn thất ống nhánh, tổn thất béc tưới cỏ đã chọn.

Áp lực bơm cần chọn là H bơm trong thiết kế tưới cỏ sân vườn:

Trong đó:

  • H bơm: Áp lực bơm cần chọn (bơm đẩy nước đi, áp lực càng lớn thì đẩy càng xa), m.
  • h địa hình: tổn thất địa hình (độ sâu giếng, bể chứa nước, sông hồ, hay độ dốc địa hình của diện tích tưới), m.
  • h lọc: tổng thất qua lọc tưới azud (ta nên lấy 0.3m ), m.
  • h ống chính: tra bảng tổn thất qua đường ống, m. (xem bảng tra tổn thất qua đường ống bên dưới).
  • h van: tổn thất qua van, m.
  • h ống nhánh: tổn thất ống nhánh, m.
  • h vòi: tổn thất tại vòi. Khi chọn vòi tưới trong catalo có ghi áp lực tại vòi với bán kính chọn, m.
  • Ta có thể qui đổi H từ m ra bar (1bar= 1kgf/cm2 tương đương cột áp bơm Hm =10m)

Bảng tra tổn thất áp lực trên đường ốngcủa 100m – Hệ thống tưới nước sân vườn

Bảng tra tổn thất áp lực trên đường ốngcủa 100m
Bảng tra tổn thất áp lực trên đường ống của 100m

Qua bước này ta tính được H bơm và chọn bơm có Q bơm = hoặc < Q khả năng cấp nước của dự án.

Bơm tưới có thể chọn bơm khô trục ngang hoặc bơm chìm thả vào bể, bơm giếng khoan.

  • Bản vẽ hệ thống tưới nước

Bản vẽ hệ thống tưới nước sân vườn biệt thự

Bản vẽ hệ thống tưới nước thiết kế trên phần mềm AutoCad
Bản vẽ hệ thống tưới nước thiết kế trên phần mềm AutoCad – Thiết kế tưới cỏ sân vườn

Bài viết liên quan thiết kế tưới cỏ: Chọn béc tưới cỏ sân vườn , Tưới nước tự động , Thiết kế tưới cảnh quan
