Lắp đặt thiết bị sàn nhạc nước nghệ thuật

Thành phần cấu tạo sàn nhạc nước nghệ thuật

THÀNH PHẦN CẤU TẠO SÀN PHUN NƯỚC, SÀN NHẠC NƯỚC NGHỆ THUẬT

Thành phần cấu tạo và nguyên lý hoạt động sàn phun nước nghệ thuật, sàn nhạc nước nghệ thuật

I- Thành phần cấu tạo sàn phun nước, sàn nhạc nước nghệ thuật

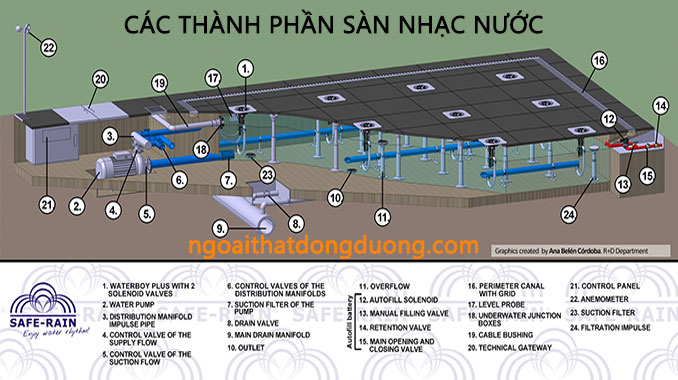

Các thiết bị sàn nhạc nước nghệ thuật
Các thiết bị sàn nhạc nước nghệ thuật

Lắp đặt thiết bị sàn nhạc nước nghệ thuật:

  • 1. Tấm inox 304 che đèn led âm sàn và van solenoid.
  • 2. Bơm nước.
  • 3. Ống chính (điều áp cho ống nhánh)
  • 4. Van 1 chiều (giữ nước trong ống nhánh khi bơm dừng phun).
  • 5. Van khóa trên ống hút nước.
  • 6. Van tổng cho ống nhánh đến vòi phun.
  • 7. Khung lưới chắn rác.
  • 8. Van thoát nước.
  • 9. Ống thoát đáy: lâu ngày ta phải vệ sinh hồ, cần mở van 7 để thoát sạch nước dẫn ra ống thoát nước chung.
  • 10. Thoát nước đáy sàn phun nước nghệ thuật
  • 11. Thu nước tràn: mục đích giữ mực nước cao nhất trong bể (mực nước tràn).
  • 12. Van solenoid châm nước tự động khi bể sàn nước xuống dưới mực nước tràn nhờ cảm biến mực nước.
  • 13. Van tay: dùng mở nước sạch trong trường hợp vệ sinh bể.
  • 14. Van kiểm soát lưu lượng bơm.
  • 15. Van cấp nước (đóng mở chính cấp nước sạch).
  • 16. Rãnh thu nước về bể.
  • 17. Cảm biến mực nước: Khi mực nước cạn sẽ mở van solenoid (12) châm vào.
  • 18. Hộp nối điện: Hộp nối điện luôn cao hơn mực nước tràn.
  • 19. Ống luồng dây điện.
  • 20. Hầm kỹ thuật.
  • 21. Tủ điện điều khiển sàn phun nước nghệ thuật
  • 22. Máy đo gió thổi.
  • 23. Lọc thu nước đặt ở đáy.
  • 24. Thu nước mặt về hệ thống lọc.

II- Nguyên lý hoạt động sàn phun nước nghệ thuật, sàn nhạc nước nghệ thuật

Nguyên lý hoạt động của sàn nhạc nước nghệ thuật
Nguyên lý hoạt động của sàn nhạc nước nghệ thuật

Bộ điều khiển sàn phun nước nghệ thuật được cài đặt giờ phun cố định.

Đến giờ bộ điều khiển phun nước hoạt động. Kích hoạt biến tần run điều khiển bơm hoạt động theo tần số của chương trình viết sẵn.

Đến giờ bật đèn (timer trong bộ điều khiển) đóng nguồn cho biến thế đèn sáng lên. Mỗi line đèn trong hệ thống sàn phun nước nghệ thuật cũng được lập trình bởi bộ điều khiển.
