CÁCH CÀI ĐẶT BỘ ĐIỀU KHIỂN TƯỚI

Cách cài đặt bộ điều khiển tưới, cách cài đặt bộ điều khiển tưới. Bộ điều khiển tưới sl800, bộ điều khiển tưới sl1600, bộ điều khiển tưới sl4800. Công ty Ngoại Thất Đông Dương là đơn vị có kinh nghiệp trong ngành tưới hơn 10 năm. Chuyên bán các thiết bị tưới sân vườn, tưới cây tự động. Cung cấp béc tưới cỏ, tưới phun mưa, tưới nhỏ giọt. Nhận thiết kế lắp đặt hệ thống tưới cỏ sân vườn. Qua bài viết này chúng tôi cách cài đặt bộ điều khiển tưới, cách cài đặt bộ điều khiển tưới Weathermatic của Mỹ.

Cách cài đặt bộ điều khiển tưới, bộ điều khiển tưới sl800, bộ điều khiển tưới sl1600, bộ điều khiển tưới sl4800
Cách cài đặt bộ điều khiển tưới, bộ điều khiển tưới sl800, bộ điều khiển tưới sl1600, bộ điều khiển tưới sl4800

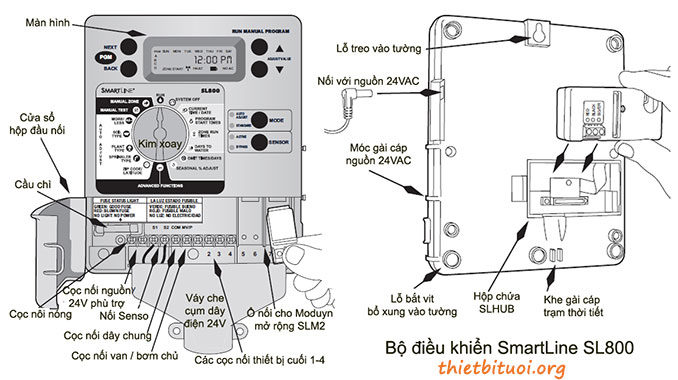

Sơ đồ cách cài đặt bộ điều khiển tưới weathermatic

Cách cài đặt bộ điều khiển tưới weathermatic
Cách cài đặt bộ điều khiển tưới weathermatic

Kết nối giữa bộ điều khiển SL800 với cảm biến mưa vá các thiết bị khác

Nếu có dùng bộ cảm biến mưa (sensor rain): Ta nối 2 đầu dây của bộ cảm biến mưa vào 2 cực (terminal) ký hiệu SEN. Lúc này núm SENSOR bên phải bộ điều khiển ta nhấn chế độ ACTIVE.

Nếu không dùng bộ cảm biến mưa: Ta nối cầu 2 terminal lại với nhau bởi dây điện.

Hai terminal AUX-PWR: Là nguồn 24VAC phụ trợ.

C (COM): Cổng 0V. MV: 24V. hai terminal xuất tín hiệu để kích relay trung gian 24VAC mở van tổng hoặc đóng contactor cho bơm.

1,2,3,4 là 4 terminal mặc định xuất tín hiệu 24V mở 4 van.

5,6,7,8 là 4 terminal được gắn thêm trên 2 mudule.

C (COM) đấu chung với các dây van còn lại.

Khi cài đặt đến giờ tưới thì t (C-MV) = t1+t2+t3+…+t8

Trong đó:

  • t (C-MV): là thời gian đóng van tổng hoặc bơm.
  • t(n): là thời gian mở van (n).

CÁCH CÀI ĐẶT BỘ ĐIỀU KHIỂN TƯỚI WEATHERMATIC

Các nút điều khiển cơ bản trên bộ điều khiển SL800, SL1600, SL4800:

  • Mũi tên lên: Tăng những gì bạn đã lựa chọn.
  • Mũi tên xuống: Giảm những gì bạn đã lựa chọn.
  • NEXT – Lựa chọn kế tiếp.
  • BACK – Lùi trở lại
  • PRG : chọn chương trình A, B, C hoặc D cho mỗi khu vựa tưới theo yêu cầu.

Nhấn cài đặt bộ điều khiển tưới

  1. Run: vị trí cho hệ thống hoạt động.
  2. System off:ngưng chương trình hoạt động.
  3. Current time/ day: cài đặt ngày giờ tưới.
  4. Program start times: cài đặt số lần tưới trong ngày. Mỗi chương trình A,B,C cho tưới tối đa 3 lần.
  5. Zone run times: cài đặt thời gian tưới cho từng van. Mỗi van tưới tối đa 10 phút.
  6. Days to water: chọn ngày tưới.
  7. Omit times/days: bỏ qua những thời gian tưới / những ngày tưới.
  8. Seasonal % adjust: thay đổi thới gian tưới theo mùa mà không cần lập trình lại.
  9. Manual _ zone: kích hoạt tưới 1 khu vực (dùng kiểm tra từng van).
  10. Manual _ test: kích hoạt tưới tất cả các khu vực (dùng kiểm tra tất cả van).

Programming the controller/ Lập trình bộ điều khiển

  1. Màn hình SL hiển thị thời gian giờ và ngày mở. Màn hình SL sẽ thay đổi khi ta nhấn nút lập trình.
  2. Trong 3 chương trình A, B, C mỗi chương trình ta có lập trình 3 thời điểm tưới khác nhau trong ngày. Chương trìn D ta có thể dùng thiết bị khác tùy mục đích sử dụng. Như đóng mở đèn sân vườn…

Xem catalogue cách cài đặt bộ điều khiển tưới Weathermatic

Hướng dẫn cài đặt bộ điều khiển tưới weathermatic - Bộ điều khiển tưới sl800
Cách cài đặt bộ điều khiển tưới weathermatic – Bộ điều khiển tưới sl800
Hướng dẫn cài đặt bộ điều khiển tưới weathermatic - Bộ điều khiển tưới sl1600
Cách cài đặt bộ điều khiển tưới weathermatic – Bộ điều khiển tưới sl1600

Lắp đặt hệ thống tưới sân vườn

Sơ đồ nguyên lý hoạt động tưới tự động
Sơ đồ nguyên lý hoạt động tưới tự động
