NGUYÊN LÝ HOẠT ĐỘNG TƯỚI CÂY TỰ ĐỘNG

Khi lắp đặt một hệ thống tưới tự động ta tìm hiểu trước về nguyên lý hoạt động hệ thống tưới tự động. Các thiết bị tưới và công dụng chức năng từng bộ phận tưới.

Nguyên lý hoạt động tưới cây tự động như sau:

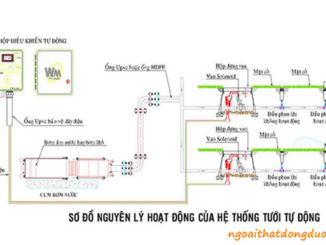

Nguyên lý hoạt động cây tưới tự động

Bộ điều khiển tưới tự động được cài đặt đến giờ tưới. Bộ điều khiển tưới tự động sẽ xuất tín hiệu 24VAC kích relay trung gian mở van tổng. Hoặc đóng contactor cho bơm. Bơm hoạt động bơm nước. Đồng thời bộ điều khiển tưới tự động xuất tín hiệu 24VAC lần lượt kích hoạt từng van mở. Sau khi kích hoạt tất cả hết các van được cài đặt tưới. Bộ điều khiển tưới tự động ngưng, bơm nhưng hoạt động.

1- Bộ điều khiển tưới cây tự động:

Bộ điều khiển cài đặt số lần tưới trong ngày, thời gian tưới cho từng van, thường tưới cỏ, cây cài đặt thời gian vào lúc sáng sớm, trưa hoặc chiều tối, không nên cài vào lúc có nhiều người qua lại, hay tan ca.

Nguyên lý hoạt động cây tưới tự động

2- Bơm cho hệ thống tưới cây tự động:

Bơm có thể dùng bơm âm nước, hoặc bơm khô, khi chọn bơm cần tính toán lưu lượng và áp lực đúng, nếu chọn bơm hay tính không đúng vòi phun sẽ không tưới phủ đầy diện tích cỏ, cây cần tưới. (Cần phải có chuyên gia thiết kế hệ thống tưới).

Hướng dẫn chọn máy bơm cho hệ thống tưới tự động
Hướng dẫn chọn máy bơm cho hệ thống tưới tự động

3- Hệ thống ống tưới:

Có thể dùng ống HDPE / uPVC, tiết diện ống chọn phù thuộc vào lưu lượng, độ dày ống phụ thuộc vào áp lực thiết kế.

4- Van điện từ:

Van điện từ được kết nối với bộ điều khiển, tới giờ bộ điều khiển tưới sẽ mở từng van.

VAN ĐIỆN TỪ 21000 SERIES
VAN ĐIỆN TỪ 21000 SERIES

5- Bình và béc tưới:

Tùy vào diện tích tưới lớn hay nhỏ ta chọn bình tưới cho phù hợp, thường diện tích có cạnh nhỏ hơn 8m ta chọn tưới xòe (bình tưới sprays), lớn hơn ta chọn phun tia (bình tưới rotor).

VÒI PHUN MAX SPRAYS WEATHERMATIC
VÒI PHUN MAX SPRAYS WEATHERMATIC
Vòi phun Rotor T3
Vòi phun Rotor T3

6- Cảm biến mưa:

CẢM ỨNG MƯA WEATHERMATIC
CẢM ỨNG MƯA WEATHERMATIC

Khi có mưa đủ lớn, bộ cảm biến mưa đóng mạch để ngắt bộ điều khiển tưới tự động.

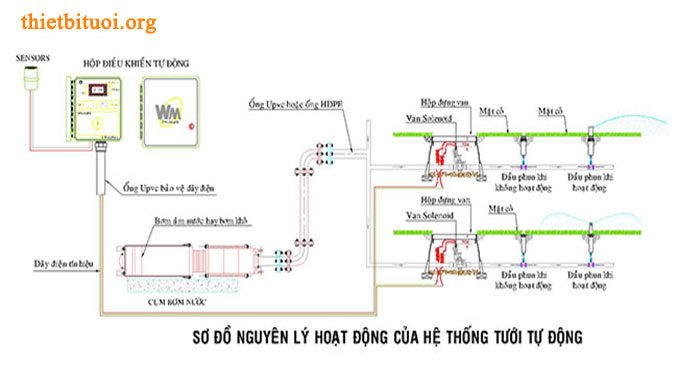

Sơ đồ nguyên lý hoạt động tưới cây tự động được áp dụng cho tất cả hệ thống tưới như:

  • Hệ thống tưới tự động cảnh quan sân vườn.
  • Hệ thống tưới tự động cho cây trồng – tưới nhỏ giọt – tưới phun mưa.
